BLDC -Motoren und deren Controller verstehen

Die ultimative Anleitung zum BLDC Motor Controller

Pinselless DC (BLDC) -Motoren sind das Herzstück unzähliger moderner Anwendungen, von der Unterhaltungselektronik bis zur industriellen Automatisierung. Ihre Effizienz, ihre Langlebigkeit und ihre Kraft sind unübertroffen. Ein BLDC -Motor ist jedoch nur so gut wie das Gerät, das es leitet. Hier kommt der BLDC Motor Controller ins Spiel und fungiert als Gehirn hinter der Muskus. Zu verstehen, wie diese kritische Komponente funktioniert, ist der Schlüssel, um das volle Potenzial eines beliebigen BLDC -Motorsystems freizuschalten.

In diesem Leitfaden wird die wesentliche Rolle des BLDC -Motorcontrollers untersucht. Wir werden seine Kernfunktionen aufschlüsseln, die verschiedenen verfügbaren Typen untersuchen und diskutieren, wie die richtigen für Ihre Anforderungen ausgewählt werden. Sie werden erfahren, warum der Controller unverzichtbar ist, um die hohe Effizienz und die genaue Kontrolle zu erreichen, für die ein binstloser Motor mit BLDC bürsten.

Was ist ein Bldc -Motor?

Bevor wir in den Controller eintauchen, definieren wir schnell, was ein BLDC -Motor ist. Ein BILDC -Motor (bürstenloser Direktstrom) ist ein Elektromotor, der durch eine Gleichstromversorgung betrieben wird. Im Gegensatz zu seinem gebürsteten Gegenstück verwendet es keine Bürsten, um die Richtung des Stroms in den Wicklungen zu verarbeiten. Stattdessen beruht es auf einem elektronischen Controller. Dieses Design beseitigt die Reibung und Verschleiß, die mit Bürsten verbunden ist, was zu mehreren wichtigen Vorteilen führt:

Höhere Effizienz: weniger Energie geht durch Reibung verloren.

Längere Lebensdauer: Keine Bürsten zum Abnutzen und Ersetzen.

Weniger Rauschen: Sowohl elektrisches als auch hörbares Rauschen werden erheblich reduziert.

Bessere Geschwindigkeitsregelung: Die Geschwindigkeit kann mit größerer Präzision gesteuert werden.

Höheres Verhältnis von Power-to-Gewicht: Sie liefern mehr Leistung für ihre Größe.

Diese Motoren finden sich in Geräten, bei denen Zuverlässigkeit und Leistung von entscheidender Bedeutung sind, einschließlich Drohnen, Elektrofahrzeugen, Computerkühlventilatoren und fortschrittlicher medizinischer Geräte.

Die Kernfunktion eines BLDC -Motorcontrollers

Also, wenn ein gebürsterloser Motor keine Bürsten hat, wie dreht er sich dann? Die Magie liegt vollständig im BLDC -Motorcontroller. Seine Hauptaufgabe ist es, eine elektronische Kommutierung durchzuführen. Der Controller engagiert die Statorwicklungen des Motors in einer bestimmten Reihenfolge, um ein rotierendes Magnetfeld zu erzeugen. Dieses Feld interagiert mit den permanenten Magneten am Rotor, wodurch sich es dreht.

Um dies effektiv zu tun, muss der Controller jederzeit die genaue Position des Rotors kennen. Ohne diese Informationen würde es nicht wissen, welche Wicklungen mit Strom versorgen sollten, um den Motor reibungslos drehen zu lassen. Dies bringt uns zu den beiden Haupttypen der Bldc -Motorsteuerung.

Kontrollmethoden: sensoriert gegen sensorlos

Die Methode, die ein BLDC -Motor Controller verwendet, um die Position des Rotors zu erkennen, ist das definierendste Merkmal. Dies spaltet Controller in zwei primäre Kategorien auf: sensoriert und sensorlos.

1. sensorierte Bldc Motor Controller

Sensorierte Controller verlassen sich auf physikalische Sensoren, typischerweise Hall-Effekt-Sensoren, die in den Motor eingebettet sind, um die Position des Rotors zu bestimmen. Diese Sensoren erkennen das Magnetfeld der Rotormagnete und senden Signale an den Controller zurück.

Wie es funktioniert: Die drei Hallsensoren sind normalerweise 120 Grad voneinander entfernt. Wenn der Rotor umdreht, erzeugen die Sensoren ein hohes oder niedriges Signal, wodurch eine 6-stufige Kommutierungssequenz erzeugt wird. Der Controller liest diese Sequenz und energetisiert die richtigen Statorphasen, um das Drehmoment und die Rotation aufrechtzuerhalten.

Vorteile: Diese Methode bietet präzise und zuverlässige Rotorpositionsinformationen, insbesondere bei niedrigen Geschwindigkeiten und aus dem Stillstand. Es ermöglicht ein hohes Startdrehmoment und eine glatte Beschleunigung.

Nachteile: Die Einbeziehung von Sensoren und zusätzliche Verkabelung erhöht Kosten, Komplexität und mögliche Punkte des Motorsystems.

2. Sensorlose Bldc Motor Controller

Sensorlose Controller sind eine fortgeschrittenere Lösung, die die Notwendigkeit von Hall-Effect-Sensoren beseitigt. Stattdessen bestimmen sie die Position des Rotors, indem sie die vom Motor selbst erzeugte Rückenelektromotivkraft (Back-EMF) messen.

Wie es funktioniert: Wie die Motors dreht, wirken die nicht energisierten Wicklungen als winzige Generatoren und erzeugen eine Spannung, die als Back-EMF bekannt ist. Der Controller überwacht diese Spannung. Durch Erkennen, wenn der Back-EMF Null überschreitet, kann der Controller die Position des Rotors berechnen und die Wicklungen entsprechend putieren.

Vorteile: Dieses Design ist robuster, kostengünstiger und erfordert weniger Verkabelung, was es ideal für kompakte oder harte Umgebungen macht.

Nachteile: Die Messung von Back-EMF ist mit sehr niedrigen Geschwindigkeiten eine Herausforderung und unmöglich im Stillstand, da sich bei der Drehung des Motors kein Back-EMF erzeugt. Dies kann zu Jerky -Starts führen oder einen speziellen Start -up -Algorithmus erfordern.

Schlüsselparameter zur Auswahl eines BLDC -Motorcontrollers

Die Auswahl des richtigen BLDC Motor Controllers ist entscheidend für den Erfolg Ihres Projekts. Es ist keine einheitliche Komponente. Sie müssen die Spezifikationen des Controllers mit den Anforderungen des Motors und den Anforderungen der Anwendung entsprechen. Hier sind die wichtigsten Faktoren zu berücksichtigen:

1. Spannung und Strombewertung

Die Spannungs- und Strombewertungen des Controllers müssen mit Ihrem BLDC -Motor kompatibel sein.

Spannung: Der Betriebsspannungsbereich des Controllers muss mit der von Ihnen geplanten Versorgungsspannung und der Nennspannung des Motors übereinstimmen. Die Verwendung einer falschen Spannung kann sowohl den Controller als auch den Motor beschädigen.

Strom: Der Controller muss in der Lage sein, den kontinuierlichen und den Spitzenstrom für Ihren Motor zu liefern. Ein Controller mit einer unzureichenden aktuellen Bewertung wird überhitzt und scheitern, während eine übergroße unnötige Kosten und Masse erhöht.

2. Kontrollalgorithmus

Die Kommutierungsmethode des Controllers bestimmt seine Leistungseigenschaften. Die beiden häufigsten sind trapezisch und sinusförmig.

Trapez -Kontrolle: Dies ist eine einfachere Methode, die einfach zu implementieren ist und gut mit sensorlosen Systemen funktioniert. Es bietet ein gutes Drehmoment, kann aber Drehmomentwelligkeit erzeugen, was zu Vibrationen und Geräuschen führt.

Sinusförmige Kontrolle: Diese fortgeschrittene Methode energet die Wicklungen mit glatten, sinuswellförmigen Strömen an. Dies führt zu einer sehr glatten Drehung, einer minimalen Drehmomentwelle und einem ruhigen Betrieb. Es ist jedoch rechenintensiver und erfordert häufig einen leistungsstärkeren Mikroprozessor innerhalb des Controllers.

3. Kommunikationsschnittstelle

Wie werden Sie den Controller befehlen? Moderne Controller bieten verschiedene Kommunikationsprotokolle zur Integration in ein größeres System an. Gemeinsame Schnittstellen umfassen:

PWM (Impulsbreitenmodulation): Eine einfache Methode zur Steuerung der Geschwindigkeit.

Analogspannung: Verwenden einer variablen Spannung zum Einstellen der Geschwindigkeit.

UART, I2C, SPI: Serienprotokolle für die digitale Kommunikation mit einem Master -Controller wie einem Mikrocontroller oder SPS.

Can Bus: Ein robustes Protokoll, das in Automobil- und Industrieanwendungen beliebt ist.

4. Schutzmerkmale

Ein qualitativ hochwertiger BLDC-Motor Controller sollte eingebaute Schutzmaßnahmen für sich selbst und den Motor umfassen. Suchen Sie nach Funktionen wie:

Überstromschutz-Überspannung und Unterspannungsschutz Wärme Abschaltung (Übertemperaturschutz) Stall-Stall-Nachweis

Diese Merkmale verhindern katastrophale Fehler und verlängern die Lebensdauer Ihres gesamten Systems.

Ihr Partner für Hochleistungsmotorlösungen

Die Synergie zwischen einem BLDC -Motor und seinem Controller definiert die Leistung, Effizienz und Zuverlässigkeit Ihrer Anwendung. Die Auswahl der richtigen Komponenten ist nicht nur eine technische Entscheidung - es ist eine strategische. Sie benötigen einen Partner, der die komplizierten Details der Motorechnologie versteht und robuste, qualitativ hochwertige Lösungen liefern kann.

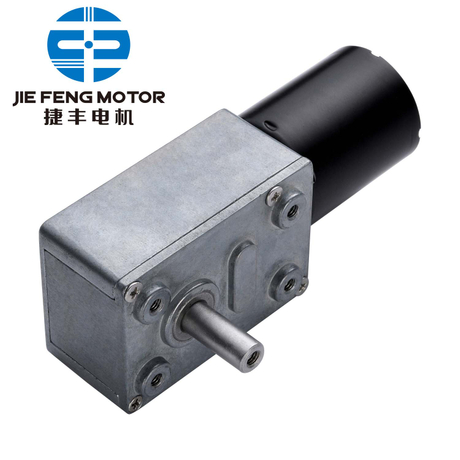

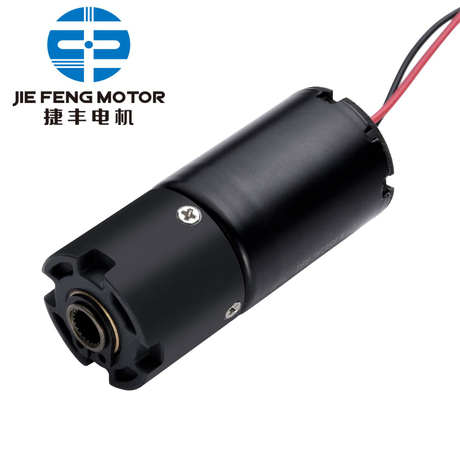

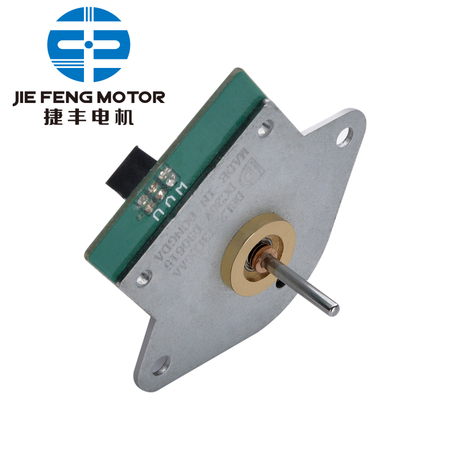

Für motorische Systeme von Top-Tier-Bldc bürsten und sticht als Branchenführer aus. Mit einem tiefgreifenden Engagement für Innovation und Qualität entwirft und stellt Jiefeg Motors Motoren und Controller her, die eine außergewöhnliche Leistung in einer Vielzahl von Anwendungen liefern. Unabhängig davon, ob Sie eine sensorierte Lösung für Hochtorque-Robotik oder ein kompaktes sensorloses System für ein medizinisches Gerät benötigen, können Sie das Expertenteam zur perfekten Paarung führen.

Lassen Sie einen minderwertigen Controller nicht das Potenzial Ihres Motors einschränken. Um eine umfassende Palette von Bldc -Motoren und -Controllern zu untersuchen oder Ihre spezifischen Projektanforderungen mit einem Experten zu besprechen, wenden Sie sich noch heute an Jiefeng Motors.

E -Mail: boscowu@jaway.com. CN

Telefon: +86-186-8872-4171

Häufig gestellte Fragen (FAQ)

F: Was ist ein BLDC -Motor?

A: Ein BLDC -Motor (bürstenloser Gleichstrom) ist ein Elektromotor, der einen elektronischen Controller anstelle von physischen Bürsten verwendet, um den Strom in seinen Wicklungen zu wechseln. Dieses Design macht es effizienter, langlebiger, leiser und bietet eine bessere Geschwindigkeitskontrolle im Vergleich zu herkömmlichen gebürsteten Motoren. Ein BLDC Motor Controller ist für seinen Betrieb von wesentlicher Bedeutung, da er den Motor elektronisch nachtelt, um eine Rotation zu erzeugen.
